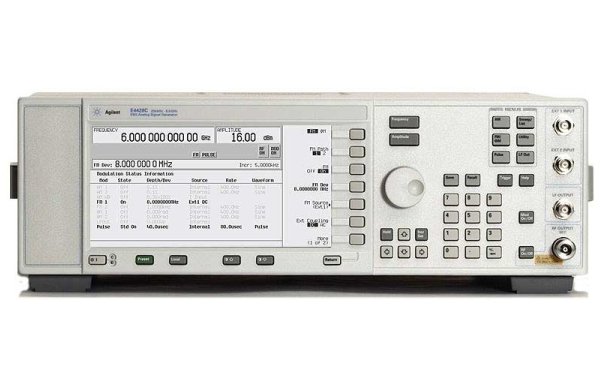

Аналоговый генератор сигналов серии ESG от компании Agilent Technologies, модель E4428C-503, представляет собой высокотехнологичное устройство, предназначенное для создания и анализа сигналов в широком диапазоне частот. Этот генератор, зарегистрированный в ГосРеестре СИ под номером 52864-13, обладает одним каналом и способен генерировать сигналы в диапазоне от 250 кГц до 3 ГГц. Такой широкий диапазон позволяет использовать его в различных областях, включая научные исследования, разработку и тестирование радиочастотного оборудования.
Одной из ключевых характеристик E4428C-503 является его выходная мощность, которая варьируется от +7 до -136 дБм. Это делает генератор универсальным инструментом для проведения экспериментов и тестов, требующих точной настройки уровня сигнала. Времена спада и нарастания для меандровых сигналов составляют менее 2 мкс, что обеспечивает высокую точность и стабильность при работе с быстрыми сигналами.
Фазовый шум устройства составляет менее -134 дБн/Гц при отстройке от несущей на 20 кГц и несущей частоте 1 ГГц. Это особенно важно для приложений, где требуется высокая стабильность и чистота сигнала, например, в системах связи и радиолокации. Точность уровня сигнала также высока, достигая ±0,5 дБ для частот до 3 ГГц и ±0,9 дБ для частот выше этой границы, что позволяет обеспечивать надежные результаты при проведении измерений.
Генератор E4428C-503 поддерживает разнообразные интерфейсы, включая GPIB, RS-232 и LAN, что делает его совместимым с различными системами автоматизации и управления. Наличие драйверов SCPI и IVI-COM упрощает интеграцию устройства в существующие тестовые системы. Входы и выходы для запуска, свипирования, а также низкочастотные и высокочастотные выходы добавляют дополнительную гибкость в использовании генератора.
Кроме того, фактор старения внутреннего опорного генератора составляет менее ±0,1х10^-6 в год, что гарантирует долгосрочную стабильность работы устройства и минимальные отклонения в характеристиках. Таким образом, аналоговый генератор сигналов E4428C-503 от Agilent Technologies является надежным и высокопроизводительным инструментом для специалистов в области радиосвязи и электроники, обеспечивая точность и стабильность, необходимые для современных приложений.
|
Внесен в ГосРеестр
|
Да |
|
Тип прибора
|
Высокочастотный |
|
Номер записи в ГосРеестре СИ
|
52864-13 |
|
Количество каналов
|
1 |
|
Мин. частота (кГц)
|
250 |
|
Макс. частота (ГГц)
|
3 |
|
Фазовый шум
|
-134 дБн/Гц |
|
Опорный генератор
|
±1×10⁻⁷ |
|
Выходной импеданс
|
50 Ом |
|
Интерфейс
|
LAN, RS-232, GPIB |
|
Выходной уровень
|
-136 ... 13 дБм |
|
Питание
|
90-254 В |
|
Гарантия, (мес)
|
1 |
- Генератор
- Кабель питания
- Руководство по эксплуатации
| Частота | |||
| Диапазон |
Опция 503: от 250 кГц до 3 ГГц Опция 506: от 250 кГц до 6 ГГц |
||
| Разрешающая способность | 0,01 Гц (по частоте) | ||
| Точность установки | Такая же, как у опорного источника | ||
| Скорость переключения | 9 мс (тип.знач. для 503); <16 мс (тип.знач. для 506) | ||
| Смещение фазы | Регулируется с номинальным приращением 0,1° | ||
| Внутренний опорный генератор | |||
| Температурная зависимость | ±0,05 x 10-6 | ||
| Частота внешнего опорного сигнала | Стандартная комплектация: 1, 2, 5, 10 МГц ±1 х 10-6 | ||
| Пошаговое (цифровое) свипирование | |||
| Режимы работы |
Пошаговое свипирование по частоте или по амплитуде или и то и другое (от начальной до конечной точки); свипирование по списку частот или по амплитуде или и то и другое (произвольный список) |
||
| Диапазон свипирования |
от 0,1 Гц до 100 кГц (синусоидальное свипирование); от 0,1 Гц до 20 кГц (меандр, пилообразный, треугольный) |
||
| Время свипирования | от 1 мс до 65 c | ||
| Разрешающая способность | 1 мс | ||
| Отношение амплитуд в двойном режиме синуса | от 0 до 100 % | ||
| Запуск | Авто, внешний, однократный | ||
| Число точек | от 2 до 401 | ||
| Свипирование по списку | до 1000 последовательностей | ||
| Выходная мощность | Опция 503 | Опция UNB | Опция 506 |
|
от 250 кГц до 250 МГц >250 МГц до 1 ГГц >1 до 3 ГГц >3 до 4 ГГц >4 до 6 ГГц |
От +11 до −136 дБм От +13 до −136 дБм От +10 до −136 дБм От +7 до −136 дБм Нет данных |
От +15 до −136 дБм От +17 до −136 дБм От +16 до −136 дБм От +13 до −136 дБм Нет данных |
От +12 до −136 дБм От +14 до −136 дБм От +13 до −136 дБм От +10 до −136 дБм От +10 до −136 дБм |
